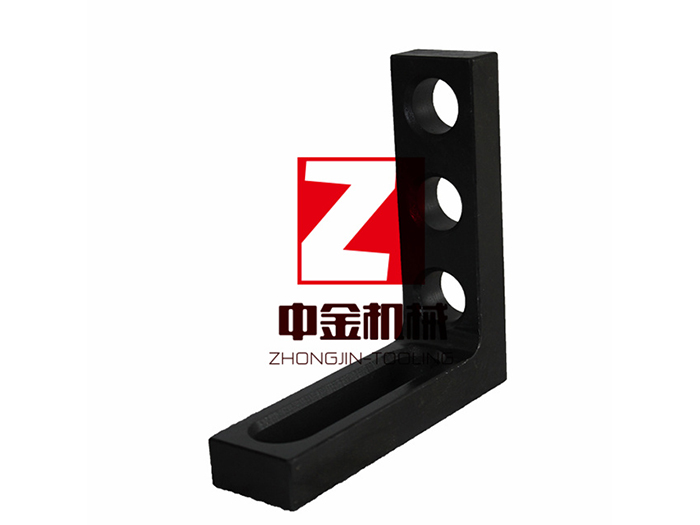

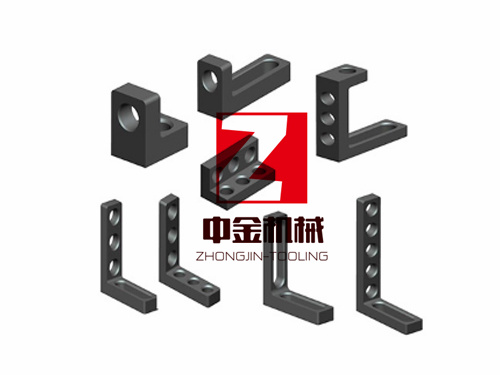

定位角尺是一個可調方塊，可以多方面地配合鉆孔和方孔使用。高度面是可以根據焊接要素的具體要求進行調整的。這個元件非常適用于作為限位塊針對大型工件的加工。
中金定位角尺采用石料經機械加工和手工精磨制成。黑色光澤、質地均勻、穩定性好、強度大，能在重負荷及一般溫度下保持，并且具有不生銹、不磁化、不變型等優點。用于檢測、測量、劃線、設備安裝、工業工程的施工。鑄鐵平尺按GB/6318-85標準制造，材HT250，工作面采用刮研或研磨削工藝，用于測量工件的直線度和平面度及設備安裝，使用溫度（20±5℃）。
定位角尺使用方法：
（1）定位角尺一般用于檢驗量具；1級用于檢驗工件；2級用于檢驗一般工件。
（2）使用前，應先檢查各工作面和邊緣是否被碰傷。角尺的長邊的左、右面和短邊的上、下面都是工件面（即內外直角）。將直尺工作面和被檢工作面擦凈。
（3）使用時，將定位角尺靠放在被測工件的工作面上，用光隙法鑒別工件的角度是否正確。注意輕拿、輕靠、輕放，防止彎曲變形。
（4）為求測量結果，可將
定位角尺翻轉180度再測量一次，取二次讀數算術平均值為其測量結果，可角尺本身的偏差。
| 28系列 | 16系列 |
| 零件號 | 規格（毫米） | 重量（千克） | 零件號 | 規格（毫米） | 重量（千克）
|
| ZJK2830001 | 75x50x75 | 1.00 | ZJK1630001 | 50×25×40 | 0.13 |
| ZJK2830002 | 175x50x75 | 1.50 | ZJK1630002 | 90×37.5×25 | 0.15 |
| ZJK2830003 | 175x50x175（孔/孔） | 2.50 | ZJK1630003 | 90×25×90（孔/孔） | 0.28 |
| ZJK2830004 | 175x50x175（槽/槽） | 1.80 | ZJK1630004 | 90×25×90（槽/槽） | 0.20 |
| ZJK2830005 | 175x50x175（孔/槽） | 2.20 | ZJK1630005 | 90×25×90（孔/槽） | 0.24 |
| ZJK2830006 | 275x50x175 | 3.00 | ZJK1630006 | 140×25×90 | 0.32 |
