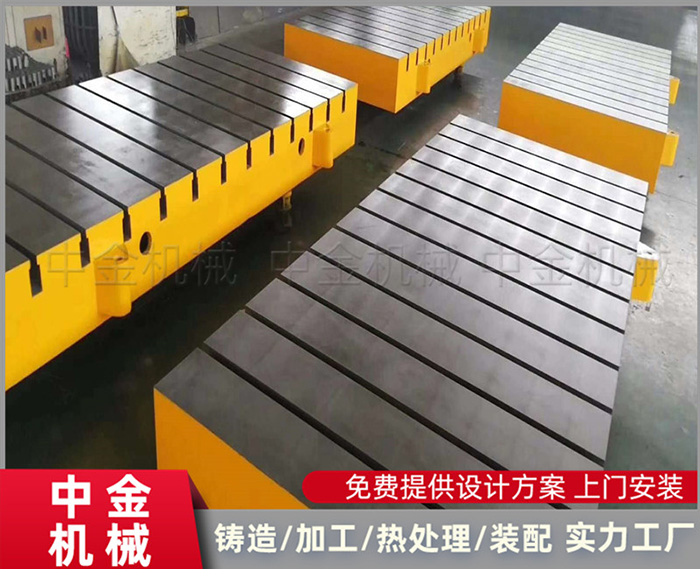

鑄鐵平板使用HT200材質鑄造，工作面采用人工刮研工藝，工作面上可加工T型、V型、U型槽，也可打圓孔、條形孔。主要用于工件檢測或劃線，是一種平面其準器具。
生產工藝流程：
1、鑄鐵平板毛坯：按技術要求制圖紙、按圖紙制作木型或泡沫型、配料、造型、烘干、澆鑄、落沙、清理、檢驗毛坯的各部位;
2、鑄鐵平板機械加工：外觀檢驗并劃線、在機床上工件、加工、檢驗、回火;
3、鑄鐵平板上機床、按圖紙要求加工、送檢驗科檢驗;
4、鑄鐵平板工件調平、人工刮研、檢驗科檢驗;
5、鑄鐵平板的外觀處理、噴漆、包裝、入庫。
鑄鐵平板鑄造時的注意事項：鑄造碾砂過程的控制，型砂的性能將直接影響量具鑄件的質量，因此，型砂應該具有良好的透氣性，濕強度、流動性、可塑性和退讓性等。嚴格按照加料順序：舊砂-新砂-粘土-煤粉-水?；炷霑r間定在6～7min，混碾后進行約5h左右調勻。調勻后進行過篩、打松后再用，使型砂具有松散性，以提高透氣性、流動性等。鑄造澆注過程的控制。澆注前要對鑄水進行孕育和扒渣處理。在澆注過程中要不斷流、平穩，以避免沖砂而形成砂眼。跑火時要及時堵住漏鑄水的部位，并補足鑄水，以減少冷隔、澆不足等缺陷。鑄造清理過程的控制，清理過程是量具鑄件冷卻后從鑄型中清理量具鑄件，以獲得表面無缺陷的量具鑄件。
鑄鐵平板的切削加工性及基準面：在機械生產中，為了穩定鑄件尺寸，常將鑄件在室溫下長期放置，然后才進行切削加工。這種措施也被稱為時效。但這種時效不屬于金屬熱處理工藝。在鑄鐵平板生產中，為了鑄鐵平板在長期使用中尺寸、形狀發生變化，常在低溫回火后精加工前，把平臺重新加熱到100-150攝氏度，保持時間，通過這種時效處理來穩定平臺的質量。
